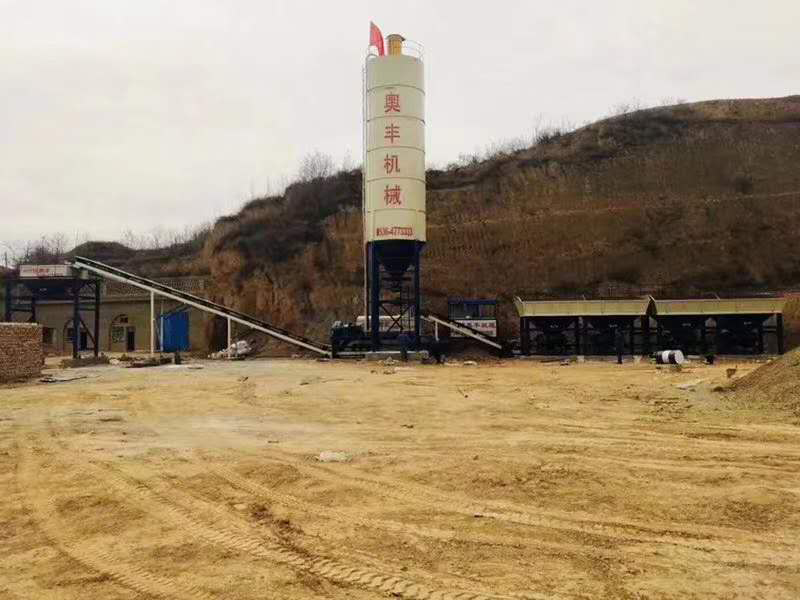

WDB700T穩定土設備配置表
序號 | 項目 | 主要技術參數配置
|
1 | 整 機 | 1、額定生產能力：水泥碎石700t/h 總功率：200KW 2、計量精度：骨料系統：±1% 粉料系統：±1% 3、拌合骨料最大料徑：60mm 4、控制形式：自動 手動 5、占地面積：長*寬48×15=675m2
|
2 | 骨 料 供 給 系 統 | 1. 骨料斗 （1） 數量：4個 （2） 容積：14m3個 （3） 上料高度：3.42m （4）基本配置：配有4個格篩。
|
2. 計量裝置：電腦皮帶秤 （1）數量：4個 （2）控制形式：電腦控制，雙托輥稱重計量，通過變頻器調整皮帶秤的轉速。 （3）計量精度：±1% （4）計量范圍：0-700t/h/臺 （5）電機功率：：4kw/臺 （6）皮帶：環形裙邊皮帶，長4960mm, 寬1000mm 注：傳動為擺線針輪減速機式。
|
3 | 粉 料 供 給 系 統 | 1.粉料倉 （1）數量：1個 （2）容量：100t (水泥密度按1.4計算)。 （3）直徑：3000m （4）總高度：16m （5）閘板閥：600x600mm 2.粉料輸送：變頻調速螺旋輸送機 （1）長度：3000mm （2）直徑：273mm （3）輸送能力：10-50t/h （4）控制形式：電腦控制，通過變頻器調整螺旋輸送機的 轉速。 （5）電機功率：5.5KW
|
4 | 粉 料 供 給 系 統 | 3.粉料計量：電子稱 （1）長度：1400mm （2）直徑：273mm （3）計量范圍：10-50t/h （4）計量精度：±1% （5）電機功率：3kw
|
5 | 物 料 輸 送 系 統 | 1.平帶機：輸送混合料 （1）皮帶：寬1200mm （2）輸送能力： 700t/h （3）帶速：2.0m/s （4）電機功率：22kw 注：傳動為電動滾筒式。 2.斜帶機：輸送成品料 （1）皮帶：寬1200mm. （2）輸送能力：700t/h （3）帶速：2.0m/s （4）電機功率：22kw （5）安裝傾角：18° 注：傳動為電動滾筒式。
|
6 | 攪 拌 裝 置 | 1.主機型式：雙臥軸強制式連續型 2.生產能力：100-700T 3.葉片數量：60片 4.葉片材質：高鉻高鉬鑄件 5.允許最大粒徑：60 mm 6.電機：功率90 kw 7.減速機型號：ZQ850減速機 8.驅動形式：單電機傳動
|
7 | 供 水 系 統 | 1.水泵型號：潛水泵 2.水泵流量：40m3/h 3.電機功率：2.2kw
|
8 | 儲 料 裝 置 | 1.料倉容積：12m3.。 2.卸料高度：3.7m 3.運料通道寬度：3.2m 4.料門開啟控制方式：電磁閥控制 5.料門開啟方式：氣動 6.振動器功率：1.1kw 7.空壓機：用于成品料門的開啟 8.空壓機功率：7.5kw
|
9 | 操 作 室 | 1.機房：采用保溫復合板，面積8m2，結構堅固，密封良好隔音 隔熱 防潮 防塵，視野開闊。便于觀察全套設備的運行情況。配備冷暖空調，保持機房內溫度恒定。 2.控制系統：具有自動和手動控制功能，兩種功能可以互相切換，控制系統主要有監控電腦、操作電盤、變頻器、傳感器 控制系統說明： （1）自動控制系統使用電腦控制技術，電腦開機后自動進入控制程序，采用中文界面，操作簡單，維護方便，易學易懂。各種物料比例可以任意調整，以適合各種不同的物料配比。控制程序運行時顯示各計量秤參數的設定值和實際值，當缺料時能發出報警信號。 （2）操作電盤按照工藝順序合理布置，易于操作，各種電器元件均采用優質產品，以保證電路系統的穩定運行，電路系統具備過載保護 過熱保護 欠壓保護等功能。
|
備注：1.由于產品不斷更新，以上參數隨時變動，具體以實物或合同約定為準，恕不另行通知，敬請諒解。
保證設備正常生產的條件：
1. 供電變壓器總?cè)萘浚翰恍∮?60KVA,供電電壓：380V±5%，供電頻率：50Hz±1%，三相電壓不平衡量不超過1.5%，如不能保證上述條件，電動機將不能保證連續輸出額定功率，并且會造成電動機發熱，甚至燒毀。
2. 原材料要求：皮帶輸送機可輸送堆積密度為0.5—2.5t/m3的各種塊狀、料狀、粉狀物料，不能輸送具有酸性、堿性、油類及有機容劑等對運輸膠帶有明顯腐蝕的物料。
3. 水質要求：水溫不超過40℃，水中含固體雜質的體積比不超過0.1%，粒度不大于0.2mm，水中的PH值在6.5~8.5范圍內。
（本配置表僅供參考，不作為法律依據）
（注：如有改動，恕不另行通知，解釋權歸本公司所有）
