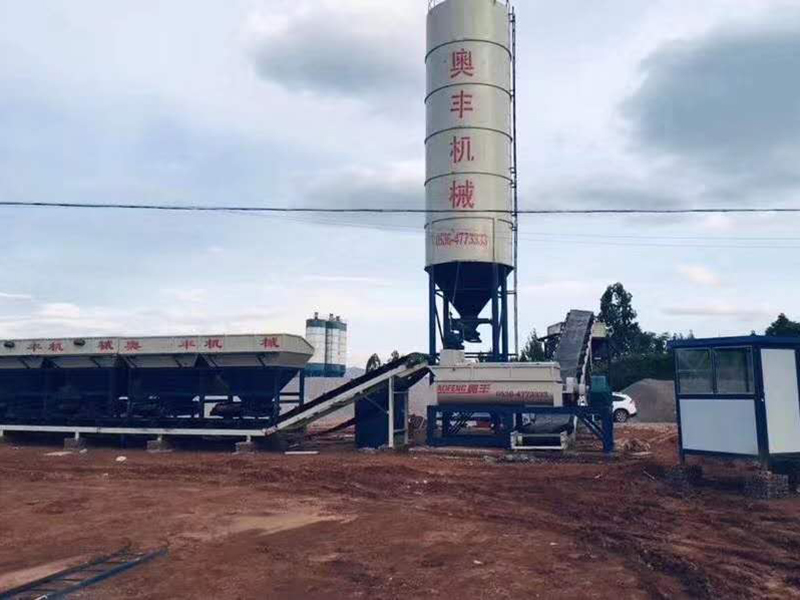

WDB400T穩定土設備配置表
序號 | 項目 | 主要技術參數配置
|
1 | 整機 | 1、額定生產能力：砂礫穩定土400t/h 2、總功率：120KW 3、拌合骨料最大料徑：60mm 4、骨料系統精度：≤±1% 5、粉料系統精度：≤±1% 6、組裝形式：可拆遷模塊式 7、占地面積：45×15=675m2
|
2 | 骨料配料供給系統 | 一、料斗（4倉） 1、容積：12m3（單倉堆積） 2、上料高度：3420m 3、組合形式：雙倉組成 4、配置要求：配有四個格篩。
|
二、計量裝置 1、計量裝置：稱量電腦皮帶稱，4個 2、控制形式：微機控制，通過變頻器調整皮帶稱的轉速 3、系統精度：≤±1% 4、計量范圍：最大400t/h 5、皮帶寬：800mm 6、功率：4KW（4KW）單個皮帶稱，電機減速機式。
|
三、混合料輸送機 1、皮帶帶寬：800mm 2、作業能力：400t/h 3、電機功率：11KW電動滾筒傳動, 淄博電動滾筒 4、帶速：2.0m/S
|
3 | 粉料供給計量系統 | 一、粉料倉 1、數量：1個 2、容積：100t（水泥密度按1.45計算） 3、直徑：Φ3000mm
|
二、計量設備 1、擋板閘閥：600×600mm 2、供料螺旋：5.5KW；計量螺旋：3KW。 3、控制形式：微機控制，通過變頻器調整供料螺旋轉速。 4、系統精度：≤±1% 5、計量范圍：0-50t 6、輸送形式：粉料經剛性閘板閥經過供料螺旋輸送，由計量螺旋計量后輸送攪拌機。
|
4 | 供水系統 | 1、水泵型號：2.2KW潛水泵 2、水泵流量：40m3/h 3、水泵揚程：12m
|
5 | 攪拌裝置 | 1、結構形式：雙臥軸強制連續式 2、生產能力：0-400t/h 3、葉片數量：48片 4、葉片材質：鉻鉬合金 5、允許最大料徑：60mm 6、電機功率：45KW 7、減速機型號：ZQ650 8、驅動：單電機傳動 9、速比：15.75
|
6 | 成品料輸送機 | 1、皮帶帶寬：800mm 2、帶速：2.5m/s 3、作業能力： 400t/h 4、提升高度：5.5m 5、安裝傾角：18度 6、電機功率：11KW電動滾筒, 淄博電動滾筒廠產
|
7、 | 儲料裝置 | 1、料倉容積：8.5m3 2、卸料高度：3.8m 3、通道寬度:3.2m 4、驅動方式：氣動、空壓機功率7.5KW。 5、控制方式：電磁閥控制 6、震動器功率：1.1KW。
|
8 | 氣路系統 | 1、氣動元件：均選用優質氣動元件 2、使用：（1）用于成品料門開啟
|
9 | 控制系統 | 微機控制 配料控制系統主要有工控機、變頻調速配電裝置及現場傳感單元組成。 控制系統說明： （1） 控制具有手動和自動控制功能，兩種功能可以互相切換，使用微機控制技術。 （2） 控制室結構堅固、密封良好，具有隔音、隔熱、防潮、防塵等功能，配裝相應能力的空調，視野開闊便于觀察全套設備的運行情況。儀表、報警裝置、緊急控制裝置、鍵盤、控制屏等按工藝順序及人機工程學要求，合理布置，舒適性好。 （3） 電路系統具備二級過載保護，欠壓保護、過熱保護功能。 （4） 計量控制系統能顯示各稱量參數的設定值和實際值，當缺料時能發出報警信號。
|
保證設備正常的生產的條件：
1）供電電壓：380V±5%，供電頻率：50Hz±1%，三相電壓不平衡量不超過1.5%，否則電動機不能保證連續輸出額定功率且會造成電動機發熱，甚至燒毀。
2）原材料要求：（按材料適應范圍）皮帶輸送機可輸送堆積比重0.5—2.5噸/立方米的各塊狀、料狀、粉狀物料，不能運輸具有酸性、堿性、油類及有機容劑等對運輸膠帶有明顯腐蝕的物料。
3）水質要求：水溫不超過+40℃，水中含固體雜質的體積比不超過0.1%，粒度不大于0.2mm，水中的PH值在6.5~8.5范圍內。
4）環境溫度：-10℃~±40℃，控制室內無灰塵。
5）用戶架設避雷裝置。
6）海拔高度≤1000米。
